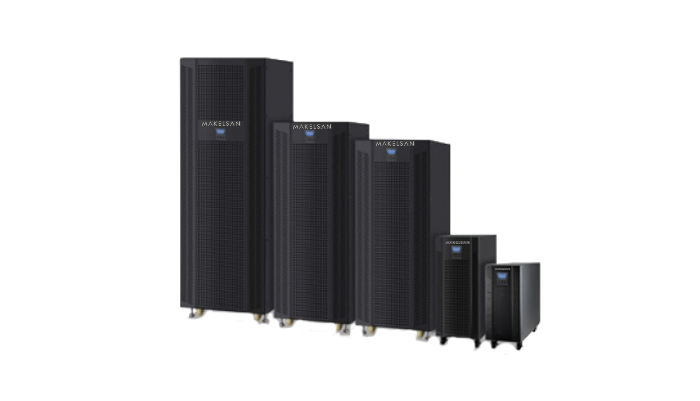

Nobreak
Fortress Pro Series
30kVA á 200kVA
Características
- Trifásico
- A tecnologia DSP garante alta performance
- Fator de potência de saída 0.9
- Correção do fator de potência ativo em todas as fases
- Modo de conversor de frequência 50 Hz / 60Hz
- Modo ECO para economia de energia
- Função de desligamento emergencial (EPO)
- Compatível com gerador
- Comunicação múltipla (SNMP+USB+RS-232)
- Design extensivel de carregamento trifásico para otimização da performance das baterias
- Número de baterias ajustável
- Bypass de manutenção disponível
- Operação paralela de até 3 unidades
- Transformador isolador (opcional)
- Painel de LCD de 7" sensível ao toque (opcional)
BAIXAR ESPECIFICAÇÕES TÉCNICAS
|
Especificações Técnicas
| Modelo | FSP30K | FSP40K | FSP60K | FSP80K | FSP100K | FSP120K | FSP160K | FSP200K | ||
| Fases | Trifásico | |||||||||
| Capacidade | 30kVA 27kW |
40kVA 36kW |
60kVA 54kW |
80kVA 72kW |
100kVA 90kW |
120kVA 108kW |
160kVA 144kW |
200kVA 180kW |
||
| Entrada | Voltagem Nominal | 3 x 400 Vac (3 Ph+N) | ||||||||
| Faixa de tensão | 190-520 VAC (3 fases) à 50% de carga; 305-478 VAC (3 fases) à 100% de carga | |||||||||
| Faixa de frequência | 46 Hz ~ 54 Hz ou 56 ~ 64 Hz | |||||||||
| Fator de potência | >= 0.99 @ 100% de carga | |||||||||
| THD | THD < 1.6% com entrada e carga linear completa com a bateria completamente carregada | |||||||||
| Saída | Voltagem de saída | 3 x 360*/380/400/415 VAC (3 Ph + N) | ||||||||
| Regulação de Tensão AC (modo de bateria) | ±1% | |||||||||
| Faixa de Frequência (intervalo sincronizado) | 46 ~ 54 Hz ou 56 ~ 64 Hz | |||||||||
| Faixa de Frequência (modo de bateria) | 50 Hz ± 0.1 Hz ou 60 Hz ± 0.1 Hz | |||||||||
| Fator de Crista | 03:01 | |||||||||
| Distorção Harmônica | <= 2% THD (carga linear) / <= 5% THD (carga não linear) | |||||||||
| Tempo de transferência Modo AC para Modo Bateria | Zero | |||||||||
| Tempo de transferência (Inversor para ByPass) | Zero | |||||||||
| Forma de onda (modo de bateria) | Onda senoidal pura | |||||||||
| Sobrecarga Modo AC | 100-110% para 10min, 110-130% para 1min, > 130% para 1segundo | |||||||||
| Sobrecarga Modo Bateria | 100-110% para 30segundos, 110-130% para 10segundos, >130% para 1 segundo | |||||||||
| Capacidade paralela | Até 3 unidades em paralelo | |||||||||
| Eficiência | Para o modo AC | 95.0% | ||||||||
| Para o modo de bateria | 92.0% | 92.0% | 92.0% | 92.0% | 92.0% | 92.0% | 93.0% | 93.0% | ||
| Bateria (Modelo Padrão) | Tipo de bateria | 12V / 7AH | 12V / 9AH | |||||||
| Números | +/- 16 pcs x 2 cabos | +/- 16 pcs x 2 cabos | N/A | |||||||
| Tempo de recarga | 9 horas para recuperar 90% da capacidade | |||||||||
| Corrente de carga (Max) | 2A | |||||||||
| Tensão de carregamento | ± 218 VDC | |||||||||
| Bateria (Modelo de autonomia extendida) | Tipo de bateria | Dependendo da capacidade de baterias externas | ||||||||
| Números | ± 16 ~ ± 20 pcs (Ajustável) | |||||||||
| Corrente de carregamento** (Max) | 4A | 8A | 12A | 16A | ||||||
| Tensão de carga | 13.65V x N (N=16~20) | |||||||||
| Indicadores | Display LCD | Status do nobreak, nível de carga, nível de bateria, voltagem de entrada e saída, temporizador de descarga e falha. | ||||||||
| Alarme | Modo de bateria | Emite um bip a cada 4 segundos | ||||||||
| Bateria fraca | Emite um bip por segundo | |||||||||
| Sobrecarga | Emite 2 bips a cada segundo | |||||||||
| Falha | Emite um bip constante | |||||||||
| Propriedades Físicas | Modelo Padrão | Dimensão C x L x A (mm) | 815 x 300 x 1000 | 421 x 190 x 318 | ||||||
| Peso líquido (kg) | 205 | 230 | 25.8 | 27 | 32.8 | |||||
| Modelo de Longo Prazo | Dimensão C x L x A (mm) | 592 x 250 x 576 | 790 x 360 x 900 | 850 x 550 x 1500 | 950 x 550 x 1700 | 1000 x 650 x 2100 | ||||
| Peso líquido (Kg) | 43 | 45 | 95 | 150 | 185 | 250 | ||||
| Meio Ambiente | Umidade | < 95% não condensado | ||||||||
| Nível de ruído | menor que 75dB a 1 metro | |||||||||
| Temperatura de operação | 0-40°C | |||||||||
| Gerenciamento | Smart RS-232/USB | Suporta Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, e MAC | ||||||||
| SNMP opcional | Gerenciamento de energia a partir do gerenciador SNMP e navegador web | |||||||||
* Todas as
especificações estão sujeitas a alteração sem aviso prévio, ou adequadas
conforme solicitação do cliente.
* Saída definida como 3x 360VAC, a potência de saída da unidade será
reduzida para 90%
