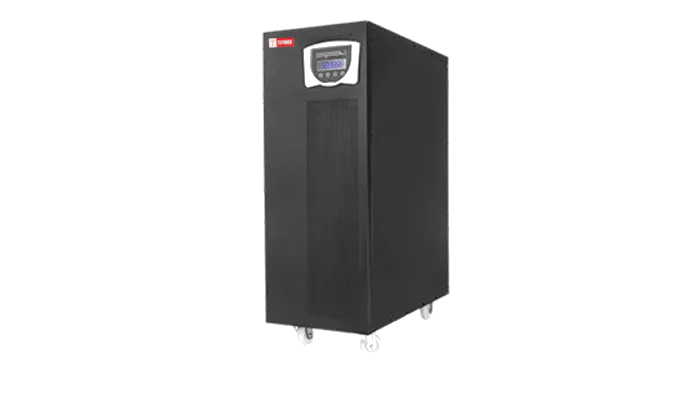

Nobreak

Fortress Series

10kVA á 200kVA

Características

• Trifásico
• On-line/dupla conversão
• Microprocessador DSP
• Desligamento de emergência (EPO)
• ByPass manual e automático
• Forma de onda senoidal pura
• Paralelo redundante, ativo, apoios 1 + 1, N + 1 até 6 unidades
• Troca de baterias sem interrupção do sistema (Hot Swap)
• Sistema inteligente de recarga de baterias (ABM)
• Inversor e retificador com tecnologia IGBT controlados por PWM
• Chave estática de transferência automática
• Gabinete metálico com rodízios
• Auto diagnostico de falhas
• Display de LCD
• Grau de proteção IP-20
• Autoteste programável de baterias
• Fator de crista 3:1
• Isolado
• Compatível com gerador

BAIXAR ESPECIFICAÇÕES TÉCNICAS

Especificações Técnicas

Modelo

FS10

FS15

FS20

FS30

FS40

FS50

FS60

FS80

FS100

FS125

FS160

FS200

Capacidade

kVA/kW

10kVA

15kVA

20kVA

30kVA

40kVA

50kVA

60kVA

80kVA

100kVA

125kVA

160kVA

200kVA

Entrada

Tensão nominal

440/380/230/220/208/127/120V Trifásico (FFFNT)

Faixa de tensão

Até -40% e 25%

Faixa de frequência

50/60Hz ± 5%

Fator de potência

=>0,99

Distorção harmônica

<4%

Saída

Tensão nominal

440/380/230/220/208/127/120V Trifásico ( FFFNT)

Estabilização

<2% (com ou sem rede)

Forma de onda

Senoidal pura

Fator de potência

>=0.9

Distorção harmônica

< 2% carga linear <3% 100% carga não linear

Tempo de comutação

Nulo (Dupla conversão)

Regulação estática

±1%

Inversor

IGBT em Alta frequência (PWM)

Regulação dinâmica

<5%

ByPass

Manual e automático

Fator de crista

3:1

Isolação

Galvânica ou indutiva

Faixa de frequência

60Hz ±0,001%( ajuste via painel)

Sobrecarga

125% (10min) 150 a 200%(1 min) ,após vai para bypass automatico

Rendimento

>93 % ( AC/DC)

Bateria

Tipo de bateria

Baterias seladas estacionárias/reguladas a válvula - VRLA

Recarga

Sistema de recarga automática inteligente com carga rápida e avançada

Autonomia

Mínimo 15 minutos a plena carga ou conforme solicitação

Teste

Periódico programado

Conector externo

Sim

Redundância

Paralelismo redundante/ativo N+1 até 6 maquinas

Tensão de barramento (VCC)

Para 380/220V 744 Vcc / Para 220/127V 408 Vcc

Tempo de recarga

06/08 horas para 90% da capacidade após descarga total

Proteção

Sobrecarga, curto-circuito, corrente de saída, CC alta/CC baixa, bypassM/A, sobreaquecimento do inversor, surtos na entrada, sub/sobrefrequencia saída, sub/sobretensão de saída, filtro em EMI/RFI, distorção harmônica, limite de corrente, descarga total de baterias.

Grau de proteção

IP 20

Alarme

Falha no No-Break, entrada A/C anormal, falta de rede, bateria em descarga, bateria em final de descarga, falha geral e temperatura(sobre).

Audiovisual

Display LCD informando estado da bateria, tensão entrada/saída(FF,FN), frequência de entrada/saída, corrente de saída, potencia de consumo, data/hora, rede, bypass, inversor, bateria baixa, sobrecarga, falha na saída, retificador, paralelismo, modo operação.

Memória interna

Registra até 1000 ocorrências da rede elétrica e funcionamento do no-break com data, hora e evento.

Tipo de conexão

Bornes

Comunicação

RS-232/RS485/RS488/RJ45/USB

Gerenciamento

Suporte Windows, Linux,Mac, Solaris , via browser /software de gerenciamento

Meio ambiente

Temperatura

0-45°C

Ruído

<55 dBA (medido a 1 metro)

Umidade

0-95% (sem condensação)

* Todas as especificações estão sujeitas a alteração sem aviso prévio, ou adequadas conforme solicitação do cliente.
* Todos os modelos admitem expansão da autonomia.
* Diminua a capacidade para 90% quando a voltagem de saída estiver ajustada em 208VAC
** Se o nobreak está instalado ou usado em um local onde a altitude está acima de 1000m, a potência de saída deve ser reduzida 1% por 100m.
